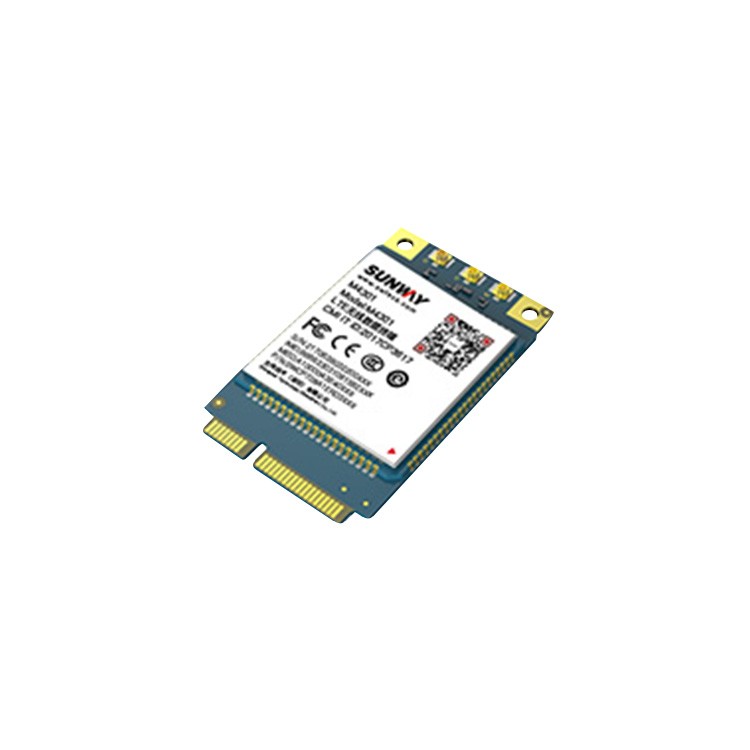

M4301-miniPCle 4G全网通工业传输模块产品

M4301-miniPCIe模块根据工业标准数据通信设计和制造，基于Qualcomm MDM9607多模LTE平台， 采用3GPP Rel. 10 LTE技术，支持TDD-LTE / FDD-LTE / TD-SCDMA / WCDMA / EVDO / CDMA1x / GSM LCC等多频段，可达150Mbps DL和50Mbps UL的数据速率。 它具有强大的扩展能力，具有丰富的接口，包括UART，USB2.0，SPI，I2C，PCM，SDIO，SGMII，ADC，RESET，GPIO等。它可以设计用于多种应用。 如DTU，视频监控，路由器，电子书，CPE，车载设备等

M4301-miniPCIe和M4301-PCIe基于M4301基础上增加转接板，用于医疗设备远程运维、工业设备联网、广告机、自助终端、无人零售终端、充电桩、太阳能监管、视频监控系统等应用领域或解决方案。

功能特征简介

主要特征：

•支持频段：

FDD-LTE B1 / B3 / B5 / B8

TDD-LTE B38 / B39 / B40 / B41

HSPA + / WCDMA B1 / B5 / B8

GSM / GPRS / EDGE B3 / B5 / B8

Dual-和TD-SCDMA B34 / B39

EVDO/ CDMA1X：BC0

•3GPP Rel。10

•电源电压范围：3.3V~4.2V

•工作温度：-40℃至+ 85℃

• 语音

语音编解码器（HR，FR，EFR，AMR，AMR-WB）

回声消除，降噪

VoLTE，数字音频和VoLTE

• 短信

点对点MO和MT

短信小区广播

文本和PDU模式

•通过AT命令控制

增强功能

•TTS;

•打开Linux;

•FOTA;

•DTMF;

•基于SDIO接口Wi-Fi功能的;

•基于UART接口BT功能;

•软件和APP的DoubleProtect备份

•温度管理;

•GNSS：GPS，GLONASS，北斗，伽利略;

软件支持功能

•适用于Windows XP / Vista / 7/8/10，Linux的USB驱动程序

•适用于Windows操作系统的PC套件

•适用于Linux的NDIS驱动程序

•适用于Linux的ECM驱动程序

•适用于Linux的Gobinet驱动程序

•RIL支持Android

•协议TCP/ UDP/ PPP/ FTP/ HTTP/ SMTP/ SSL/ POP3/ DNS / MMS

数据传输特征

•LTE CAT.4

- 上行速率高达50Mbps，

- 下行速率高达150Mbps

•TD-HSDPA

- 上行速率高达2.2 Mbps，

- 下行速率高达4.2 Mbps

•HSPA +

- 上行速率高达5.76 Mbps，

- 下行速率高达42 Mbps

•UMTS

- 上行链路/下行链路高达384Kbps

•CDMA 1x EV-DO

- 最大 14.7Mbps（DL），最大5.4Mbps（UL）

•EDGE

- 最大236.8Kbps（DL），最大236.8Kbps（UL）

•GPRS

- 最大 85.6Kbps（DL），最大85.6Kbps（UL）
