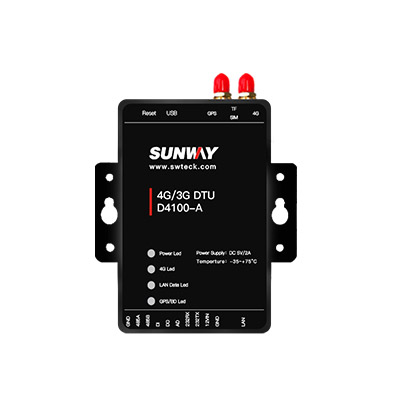

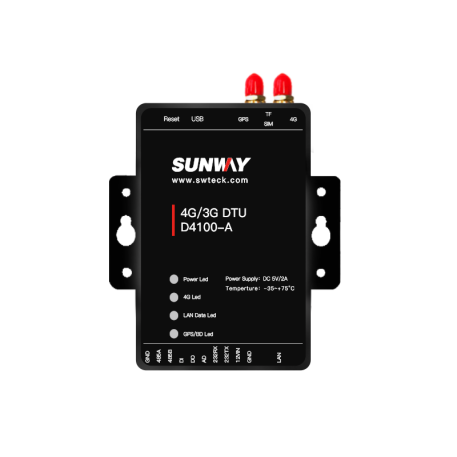

4G/3G DTU D4100-A 产品

D4100-A是一种4G全网通无线接入终端，基于公用LTE 网络为用户提供无线长距离数据传输功能的设备。

该产品采用高性能高通ARM处理器，采用嵌入式操作系统，支持2路RS232/RS485/RS422接口，实现数据透明传输功能；提供1路DO、1路DI和1路AD接口，可实现数字量输入输出、脉冲输出、脉冲计数等功能；支持USB上网和透传功能；支持TF卡实现数据本地存储。

该产品可广泛应用于物联网产业链中的M2M 行业，如智能电网、智慧交通、工业自动化、消防、公共安全、环境气象监测、数字化医疗、车载定位、智慧园区、资产定位、能源监测等领域。

功能特征简介

采用高性能工业级LTE无线通信模块，支持全网通

采用高性能工业级高通ARM处理器低功耗设计，支持休眠和唤醒模式，最大限度降低功耗

采用金属外壳，外壳和系统安全隔离

宽电压输入（DC5~36V）

支持外部电源掉电检测告警

采用软硬件WDT 看门狗设计，保证系统稳定

采用完备的防掉线机制，保证通信终端永远在线

支持RS232/RS485/RS422 接口内置15KV ESD保护

1.8V/3V SIM/USIM 卡接口内置15KVESD 保护

电源接口内置反相保护和过压保护

支持APN/VPDN

支持心跳包

提供可视化配置界面，可配置 Host ID，方便后台管理

支持根据域名和IP 地址访问

支持USB/网口升级，支持串口/网口配置

支持远程配置和升级

支持1路1000兆RJ45网口连接

可选支持北斗/GPS定位

可选支持WiFi AP接入功能(可选)

支持TF卡存储，支持嵌入SDK（可定制）

支持MQTT /HTTP /MODBUS等私有协议（可定制）

支持TTL 电平串口（可定制）

支持设备云端管理（可定制）

无线参数

项目	内容
无线模块	工业级LTE无线通信模块
标准及频段	支持全网： FDD-LTE 、TDD-LTE 、EVDO 、WCDMA 、TD-SCDMA、CDMA1X 、GPRS/EDGE
理论带宽	FDD-LTE：100Mbps(下行速率)，50Mbps(上行速率) TDD-LTE：61Mbps(下行速率)，18Mbps(上行速率) CDMA2000 1X EVDO RevA:3.1Mbps(下行速率)，1.8Mbps(上行速率) WCDMA：42Mbps(下行速率)，5.76Mbps(上行速率) TD-SCDMA：4.2Mbps(下行速率)，2.2Mbps (上行速率)
发射功率	<23dBm
接收灵敏度	<-93dBm

硬件系统

接口类型

项目	内容
串口	1 个RS232、1个RS485/RS422接口，内置15KV ESD 保护，串口速率：110~128000bits/s
指示灯	具有电源、通信及在线指示灯
天线接口	标准 SMA 阴头天线接口，特性阻抗 50 欧
SIM/UIM卡接口	支持 1.8V/3V SIM/USIM卡，内置15KVESD保护、支持热插拔
电源接口	标准的3.81mm 端子电源接口，内置电源反相保护和过压保护
LAN口	标准 RJ45 网络接口
USB口	标准 Micro USB 接口
外置存储口	标准 TF 卡接口
Reset 口	复位按键孔
端子接口	标准 SMA 阴头天线接口，特性阻抗 50 欧标准 3.81mm 端子电源接口标准 3.81mm 端子，支持2路RS232/RS485/RS422 标准 3.81mm 端子，支持3路GPI/O 标准 RJ45 和Micro USB 以及TF卡接口

供电

功耗

物理特性

其他参数
